产品特性：
1、4位并行码选频（TTL电平兼容）；
2、调频速度≤10us；
3、频率波段的划分，可以根据用户要求，任意组合；
4、电源：+12V/+5V（可选）。
产品型号：TPS16-1601^p
性 能 参 数 | 中心频率 | 带宽 | 通带 | 抑制 | |
***MHZ | 1dB带宽0.78 MHz | ***MHZ | 3M≥37dB 3.1-5.16M≥40dB | ||
***MHZ | 0.5dB带宽1.08MHz | ***MHZ | 5.16-7.32M≥40dB | ||
***MHZ | 0.5dB带宽1.08MHz | ***MHZ | 7.32-9.48M≥40dB | ||
***MHZ | 0.5dB带宽1.08MHz | ***MHZ | 9.48-11.64M≥40dB | ||
***MHZ | 0.5dB带宽1.08MHz | ***MHZ | 11.64-13.8M≥40dB | ||
***MHZ | 0.5dB带宽1.08MHz | ***MHZ | 13.8-15.96M≥40dB | ||
***MHZ | 0.5dB带宽2.16MHz | ***MHZ | 15.96-20.28M≥40dB | ||
***MHZ | 0.5dB带宽2.16MHz | ***MHZ | 20.28-24.6M≥40dB | ||
***MHZ | 0.5dB带宽2.16MHz | ***MHZ | 24.6-28.92M≥40dB | ||
***MHZ | 0.5dB带宽2.16MHz | ***MHZ | 28.92-33.24M≥40dB | ||
***MHZ | 0.5dB带宽2.16MHz | ***MHZ | 33.24-37.56M≥40dB | ||
***MHZ | 0.5dB带宽2.16MHz | ***MHZ | 37.56-41.88M≥40dB | ||
***MHZ | 0.5dB带宽2.16MHz | ***MHZ | 41.88-46.2M≥40dB | ||
***MHZ | 0.5dB带宽3.24MHz | ***MHZ | 46.2-52.68M≥40dB | ||
***MHZ | 0.5dB带宽4.32MHz | ***MHZ | 52.68-61.32M≥40dB | ||
一路是直通 | |||||
带内插损 | ≤6.5dB | ||||
驻波 | ≤1.75 | ||||
段与段之间 带内插损 | 一致性≤3dB | ||||
工作温度范围 | -40℃~+70℃ | ||||
端口阻抗 | 50Ω | ||||

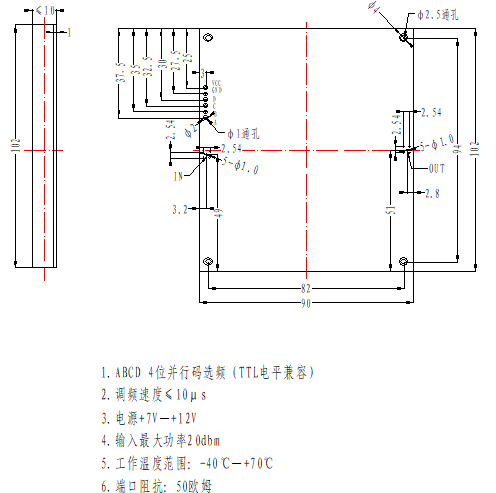

外 型 尺寸 |
误差±0.3mm |
