产品特性：
1、4位并行码选频（TTL电平兼容）；
2、调频速度≤10us；
3、频率波段的划分，可以根据用户要求，任意组合；
4、电源：+12V/+5V（可选）。
产品型号：TPS7-1601
性 能 参 数 | 中心频率 | 通带 | 带内平坦度 | 抑制 | |
***MHZ | ***MHZ | ≤0.5dB | 2M～3.2M≥40dB； 41.4M≥50dB | ||
***MHZ | ***MHZ | ≤0.5dB | 3.2M～5.2M≥40dB； 41.4M≥50dB | ||
***MHZ | ***MHZ | ≤0.5dB | 5.2M~8.4M ≥40dB； 41.4M≥50dB | ||
***MHZ | ***MHZ | ≤0.5dB | 8.4M～13.6M≥40dB； 41.4M≥50dB | ||
***MHZ | ***MHZ | ≤0.5dB | 13.6M～22M≥40dB； 41.4M≥50dB | ||
***MHZ | ***MHZ | ≤0.5dB | 22M～36M≥40dB； 41.4M≥50dB | ||
***MHZ | ***MHZ | ≤0.5dB | 39M～60M≥40dB | ||
带内插损 | ≤2.5dB | ||||
驻波 | ≤1.6 | ||||
段与段之间插损一致性 | ≤0.5dB | ||||
段与段之间隔离度 | ≥40dB | ||||
端口阻抗 | 50Ω | ||||

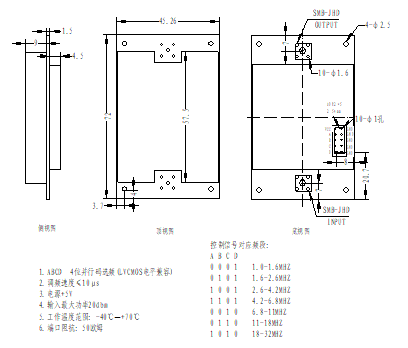

外形尺寸图如下 | |||||
外 型 尺寸 |
误差±0.2mm |
