产品特性：
1、4位并行码选频（TTL电平兼容）；
2、调频速度≤10us；
3、频率波段的划分，可以根据用户要求，任意组合；
4、电源：+12V/+5V（可选）。
产品型号：TPS16-1701
性 能 参 数 | 中心频率 | 通带 | 带内平坦度 | 中心插损 | 矩形系数/带外抑制 |
***MHZ | ***MHZ | ≤0.4dB | 截止频率插损≤0.4dB | 60dB/1dB≤2 | |
***MHZ | ***MHZ | ≤0.5dB | 截止频率插损≤0.5dB | 60dB/1dB≤2 | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤3 | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤3 | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤3 | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤3 | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2 | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2 | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 7.6M-12.4M≥60dB | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 8.4M-13.6M≥60dB | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 9.6M-15.6M≥60dB | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 11.6M-18.8M≥60dB | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 14.8M-24.4M≥60dB | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 20.4M-33.6M≥60dB | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 27.6M-44.8M≥60dB | |
***MHZ | ***MHZ | ≤1dB | ≤1dB | 60dB/1dB≤2； 40M-64M≥60dB | |
带内插损 | ≤2.5dB | ||||
驻波 | ≤1.6 | ||||
段与段之间插损一性 | ≤1dB | ||||
段与段之间隔离度 | ≥40dB | ||||
端口阻抗 | 50Ω | ||||

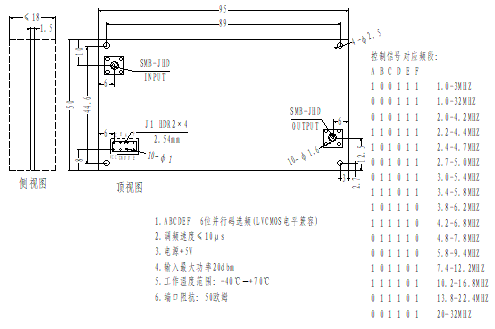

外 型 尺寸 |
误差范围：±0.2mm |
